■セットトップボックス(STB)について■

●仕様

入力仕様
受信周波数 90〜770MHz
入力レベル OFDM ： 47〜81dBμV
QAM ： 49〜81dBμV
出力仕様
アナログ映像/音声 RCAピンジャック（2系統）
アナログコンポーネント映像 D端子（D1〜4、1系統）
デジタル映像/音声 HDMI（1系統）
デジタル音声 光デジタル音声端子（1系統）
RF分配出力 F型/75Ω不平衡
分配周波数90〜770MHz
その他
電話モデム（1系統）

詳しくは下記詳細をご参照下さい。

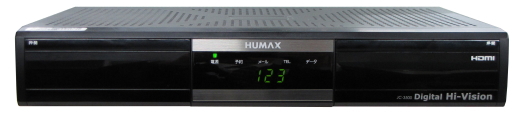

●本体の前面

本体前面

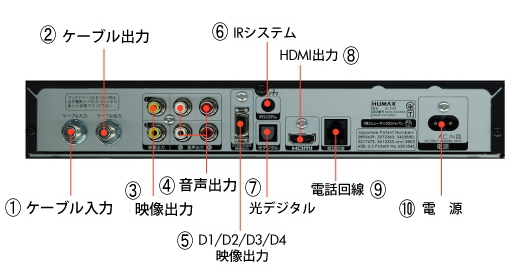

●本体の背面

本体背面
  1. ケーブル入力端子
    ケーブルテレビ宅内線を接続します。
  2. ケーブル出力端子
    分配出力76MHz〜770MHz
  3. 映像出力端子
    テレビの映像入力端子に接続します。
  4. 音声出力端子
    テレビの音声入力端子に接続します。
  5. D1/D2/D3/D4映像出力端子
    D映像入力端子のあるテレビに接続する場合に使用します。
  6. IR（赤外線）システム端子
    IRシステムコントローラーを接続します。
  7. 光デジタル出力端子
    光デジタル音声入力端子のあるオーディオ機器に接続する場合に使用します。
  8. HDMI端子
    HDMI入力端子のあるテレビに接続する場合に使用します。
  9. 電話回線接続端子
    電話回線を接続します。
  10. 電源入力
    付属の電源コードを接続します。
